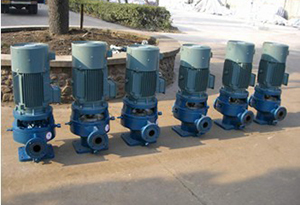

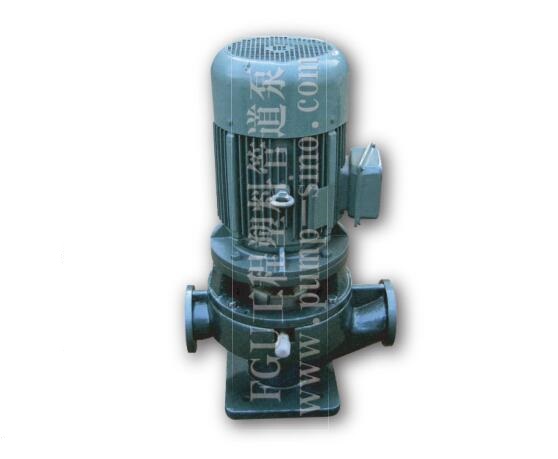

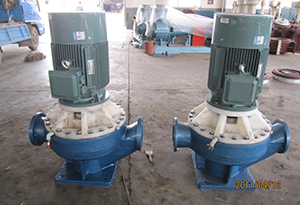

FGU系列工程塑料管道泵

一、概述

　　FGU工程塑料管道泵是一種立式單級單吸離心泵，其主要過流部件采用超高分子量聚乙烯(UHMWPE)制作，具有優良的耐腐蝕、耐磨(居各種塑料之首)及耐沖擊性能?？梢暂斔颓逡汉秃猩倭抗腆w顆粒的腐蝕性介質。該泵具有以下主要特點：

1．該泵為立式結構，機泵一體，外形美觀，結構緊湊，占地面積少，泵站土建造價低，若采用戶外型電機，則無需泵房可置于戶外使用。
2．泵的進、出口直徑相同，且位于同一中心線上，能像閥門一樣直接安裝在管道上，故安裝拆卸十分簡便。
3．泵與電機直聯同軸，安裝時無需找正，且泵運轉平穩，振動小，噪音低。

　　該泵主要適用于化工、冶煉、化纖、鈦白、稀土、農藥、造紙、輕工食品、污水處理、環保、消防等行業。適用溫度為-50℃～80℃，更換其它工程塑料（聚偏二氟乙烯PVDF、聚全氟乙丙烯F46、無規共聚聚丙烯PPR）的葉輪、泵體后，適用溫度可達120℃。

二、型號說明

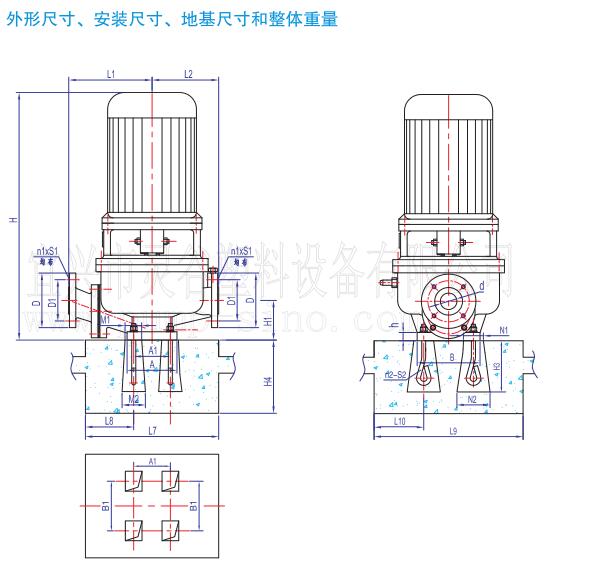

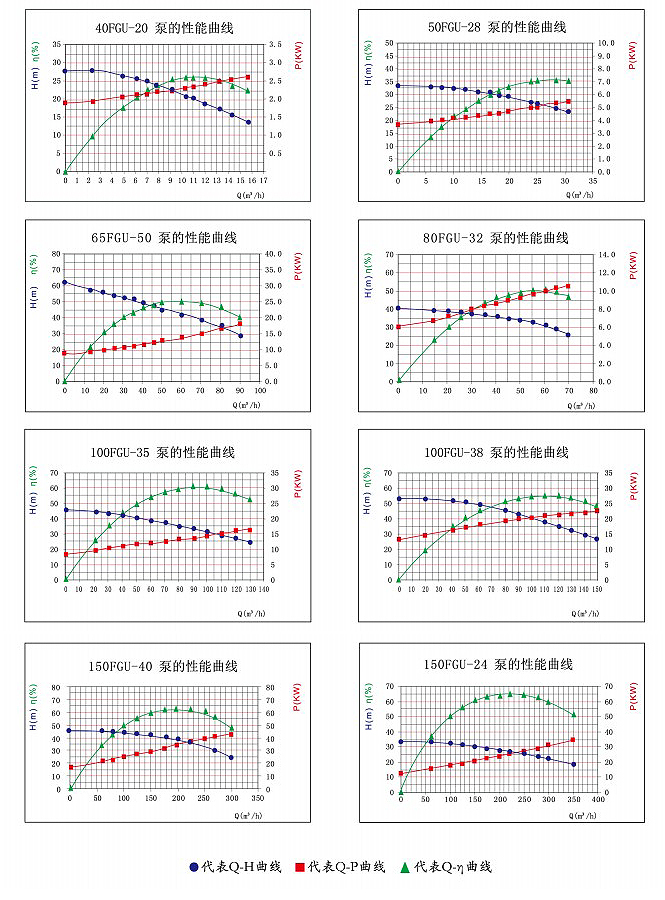

性能曲線性能參數 結構說明外形尺寸、安裝尺寸

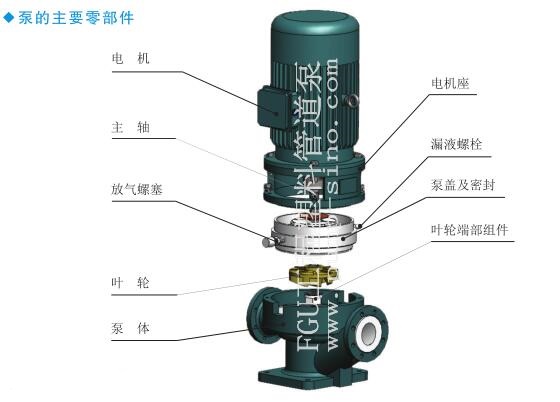

（一）、泵的主要零部件

(二)、密封結構說明

1、K型動力密封：

該密封是我公司引進日本荏原公司的動力密封，主要由副葉片與停車密封（橡膠油封）組成。工作時由于副葉片旋轉產生的離心力使密封腔處于負壓狀態，從而阻止液體向外泄漏，此時，停車密封不起作用，橡膠油封的唇口因負壓而松開，與軸套產生一定間隙，減小其之間的磨損，延長了使用壽命；停機時，由于副葉片停止旋轉，密封腔由負壓轉為正壓，停車密封開始工作，橡膠油封的唇口在壓力作用下緊緊包住軸套，從而達到密封目的。主要適用于輸送清液和含少量固體顆粒的料漿、含雜質的污水等腐蝕性價質。

1、葉輪副葉片2、葉輪墊床3、軸套4、軸套用鍵5、油封6、壓蓋7、軸套墊床8、擋酸環

2、C1型標準機械密封：

該密封為WB2型機械密封，屬外裝多彈簧四氟波紋管標準機械密封，不需加冷卻水。該密封動靜環分別采用工程陶瓷和填充四氟制成，具有結構簡單、安裝方便、互換性好等優點，主要應用于輸送不含硬質固體顆粒，不會快速凝固的腐蝕性介質。若動靜環均用工程陶瓷制成，則可輸送含微量顆粒的腐蝕性介質。

1、葉輪副葉片2、葉輪墊床3、軸套4、靜環墊床5、靜環6、壓蓋7、動環組件8、軸套用鍵9、軸套墊床10、圓螺母

型號	外型尺寸、安裝尺寸和地基尺寸																								從電機端看	重量
型號	d	D	D1	n1×S1	A	A1	B	B1	n2-S2	L1	L2	H1	H	h	H3	H4	M1	M2	N1	N2	L7	L8	L9	L10		kg
40FGU-20	40	150	110	4×M16	160	120	180	140	4-M12×220	200	175	140	615	25	250	300	50	70	60	100	420	150	450	155	逆時針	75
50FGU-28	50	165	125	4×M16	190	140	230	180	4-M12×220	250	200	120	749	25	250	300	50	70	60	100	450	155	500	160	順時針	144
65FGU-50	65	185	145	4×M16	260	200	310	250	4-M16×300	300	250	200	947	30	330	400	80	110	90	120	550	175	600	175	逆時針	202
80FGU-32	80	200	160	8×M16	260	200	310	250	4-M16×300	270	230	200	948	30	330	400	80	110	90	120	550	175	650	175	逆時針	190
100FGU-35	100	220	180	8×M16	260	200	300	240	4-M20×400	335	275	220	1039	30	430	500	100	130	120	150	600	200	650	205	順時針	279
100FGU-38	100	220	180	8×M16	360	200	360	280	4-M20×400	335	280	250	1206	35	430	500	100	130	120	130	680	200	680	200	逆時針	386
150FGU-40	150	285	240	8×M20	550	420	500	420	4-M20×400	450	415	380	1394	40	430	500	100	130	120	150	900	275	900	275	順時針	633
150FGU-24	150	285	240	8×M20	470	360	490	400	4-M20×400	473	450	360	1372	40	430	500	100	130	120	150	900	270	900	250	順時針	642

注：1.表中法蘭標準：GB/T9124.1-2019，PN10，其他標準按需定制。
　　2.表中重量為配標準電機時的整機重量（介質比重1<γ≤1.2），僅供參考，實際重量以實物為準。

【返回】【在線詢問】

→ 地  址：宜興市丁蜀鎮陶都工業園通蠡中路26號

→ 總經理：陳伯生

→ 電  話：0510-87409633 87403572 87403345 87402459

→ 傳  真：0510-87426968

→ 郵  箱：pump-cbs@pub.wx.jsinfo.net

→ 網  址：http://m.byhishandshomesteading.com/

→店鋪直銷:http://yxlgby.1688.com

網站首頁| 企業簡介| 企業動態| 產品介紹| 企業榮譽| 企業風貌| 學習園地| 資訊中心| 招聘啟事| 在線交易| 聯系我們| ENGLISH
宜興市靈谷塑料設備有限公司版權所有(C)2015 網絡支持中國化工網 生意寶著作權聲明

型號	*進口出口**	流量m3/h	流量范圍m3/h	揚程 m	揚程范圍 m	點擊進入
40FGU-20	40×40	10	2.5~14	20	25~3.5	詳細情況
50FGU-28	50×50	20	2.5~30	28	31~3.5	詳細情況
65FGU-50	65×65	30	10~70	50	55~5	詳細情況
80FGU-32	80×80	40	10~60	32	34~4	詳細情況
100FGU-35	100×100	60	15~100	35	40~4	詳細情況
100FGU-38	100×100	100	30~130	38	48~7.5	詳細情況
150FGU-40	150×150	150	100~250	40	42~32	詳細情況
150FGU-24	150×150	220	150~320	24	27~16	詳細情況
