各種工程塑料隔膜閥、球閥、蝶閥、底閥、補償器

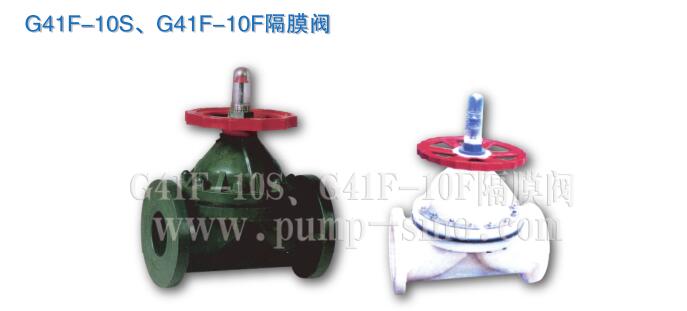

一、概述
我公司開發生產的G41F-10S、G41F-10F型增強聚丙烯、聚偏二氟乙烯隔膜閥，其閥體和閥蓋等主要零件采用增強聚丙烯（FRPP）、聚偏二氟乙烯（PVDF）制作，密封閥片采用聚全氟乙丙烯（F46）并經過特殊工藝制成，具有無毒、無味、體輕、耐腐、密封好、外形美觀、開啟靈活等特點，是目前比較理想的一種耐腐蝕閥門。在國外整個塑料閥門市場中，此類閥門比重已達85%，在國內也有較快的發展。
二、型號說明
說明.jpg)
三、主要零件材質
材料 材質 閥體 FRPP;PVDF 閥蓋 FRPP;PVDF 閥桿 鋼，不銹鋼 手輪 ABS 閥瓣 鑄鐵、玻璃鋼 閥片 F46 四、適用溫度范圍
材料 介質溫度 增強聚丙烯（FRPP) -14℃～+80℃ 聚偏二氟乙烯（PVDF） -40℃～+120℃ .jpg)
五、外形尺寸與安裝尺寸
公稱直徑（DN） 外形尺寸及安裝尺寸 工作壓力（MPa）和工作溫度 重量（Kg） D1 D L b H n Ф FRPP PVDF FRPP FVDF -14~40℃ 41~60℃ 61~100℃ -40~60℃ 61~90℃ 91~140℃ 15 95 65 125 14 125 4 14 0.8 0.8 0.7 1 0.9 0.7 0.8 1.2 20 105 75 135 16 130 4 14 0.8 0.8 0.7 1 0.9 0.7 0.9 1.6 25 115 85 145 16 145 4 14 0.8 0.8 0.7 1 0.9 0.7 1 1.8 32 135 100 160 16 170 4 18 0.7 0.7 0.6 1 0.9 0.7 1.3 2.4 40 145 110 180 16 190 4 18 0.7 0.7 0.6 0.8 0.7 0.5 1.8 3 50 160 125 210 18 215 4 18 0.7 0.7 0.6 0.8 0.6 0.5 2.5 3.9 65 180 145 250 22 280 4 18 0.7 0.7 0.6 0.8 0.5 0.4 5 7.8 80 195 160 300 25 300 4 18 0.7 0.7 0.6 0.7 0.5 0.5 6.1 8.9 100 215 180 350 25 340 8 18 0.7 0.7 0.6 0.6 0.5 0.4 9.7 15 125 245 210 400 30 420 8 18 0.5 0.5 0.4 0.5 0.4 0.3 13.5 21 150 280 240 460 30 480 8 23 0.5 0.5 0.4 0.5 0.3 0.2 25 37 200 335 295 570 35 625 8 23 0.3 0.3 0.2 0.4 0.25 0.2 36.5 56 250 390 350 680 38 776 12 23 0.3 0.3 0.2 0.4 0.25 0.2 50 96

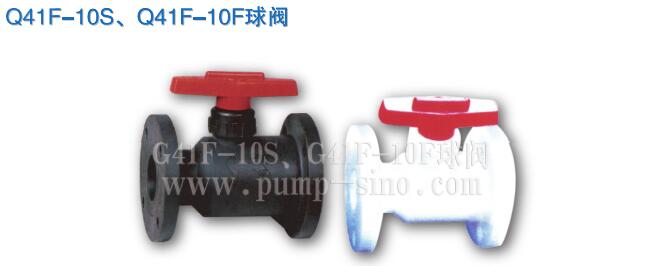

一、概述
我公司生產的全塑系列球閥是近年來發展起來的新穎產品，它具有耐腐蝕性能好，抗拉和抗彎強度高，耐溫性較高、低溫脆性小、比重輕等特點，可廣泛應用于化工、煉油、化纖、環保、制藥、造紙、冶金、印染、紡織、食晶等行業，在當前的“以塑代鋼”的潮流中，是較為理想的節能防腐新產品。
二、型號說明
說明(1).jpg)
三、主要零件材質
材料 名稱 材質 1 閥體 FRPP;PVDF 2 球 FRPP;PVDF 3 密封圈 PTFE 4 內塞 FRPP;PVDF 5 手輪 ABS 6 壓緊螺母 FRPP;PVDF 7 密封 PTFE 8 閥桿 FRPP;PVDF 四、適用溫度范圍
材料 介質溫度 增強聚丙烯（FRPP) -14℃～+80℃ 聚偏二氟乙烯（PVDF） -40℃～+120℃

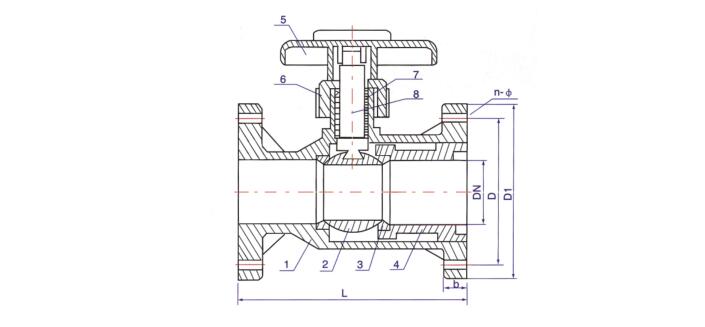

五、外形尺寸與安裝尺寸
公稱直徑（DN） 外形尺寸及安裝尺寸 工作壓力（MPa） 重量（Kg） D1 D L b n Ф PVDF FRPP FVDF FRPP 15 95 65 110 14 4 14 1.2 1 0.6 0.4 20 105 75 120 16 4 14 1.2 1 0.7 0.5 25 115 85 140 16 4 14 1.2 1 1 0.6 32 135 100 160 16 4 18 1.2 1 1.3 0.8 40 145 110 160 16 4 18 1.2 1 1.8 1 50 160 125 180 18 4 18 1.2 1 2.3 1.3 65 180 145 220 22 4 18 1.2 1 3.5 2 80 195 160 250 25 4 18 1.2 1 4.1 2.4 100 215 180 280 25 8 18 1.2 1 5.9 3.4 125 245 210 320 30 8 18 1 0.8 9.2 5.3 150 280 240 360 30 8 23 1 0.8 11.7 6.7 200 335 295 400 35 8 23 0.8 0.8 17 9.5 注： DN200以上口徑為蝸旋式

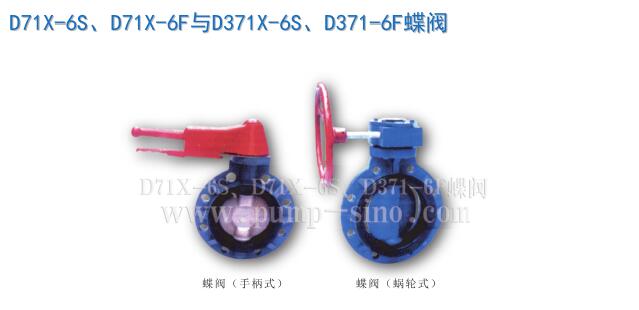

一、概述
該產品為超薄型對夾式襯膠蝶閥。閥體采用工程塑料一次注塑成型工藝，質量穩定；密封圈采用橡膠制成，耐腐耐用；采用對夾式連接結構，具有結構輕巧，重量輕，啟閉方便迅速、流體阻力小、拆卸方便、安裝不受任何限制等優點。可適用于氣體、液體等腐蝕性介質，一般不需要維修。若配上電動或氣動等執行機構后可實現自控、遙控。
二、型號說明
說明(2).jpg)
三、主要零件材質
材料 材質 材料 材質 閥體 FRPP;PVDF O型圈 EPDM;FPM 閥瓣 FRPP;PVDF 手柄 ABS;FRPP 閥桿 304 螺母 FRPP;PVDF 閥座 EPDM;FPM 定位板 304；鋼；鑄鐵 四、外形尺寸與安裝尺寸
D71X-6S、D71X-6F手柄式蝶閥
公稱直徑 外形尺寸及安裝尺寸 工作壓力（MPa） 重量（Kg） 操作 工作溫度℃ （DN） D1 D2 D3 L L1 H1 H2 n-Ф FRPP FVDF 手柄式 40 47 110 150 200 39 86 70 4-18 0.7 1.2 1.5 50 56 125 160 220 40 88 70 4-18 0.7 1.3 1.6 FRPP 65 71 145 185 220 46 100 70 4-18 0.7 1.7 2 -14℃~80℃ 80 85 160 195 280 46 105 85 8-18 0.7 2.3 2.7 PVDF 100 105 180 215 280 54 118 85 8-18 0.6 4 4.8 -40℃~+120℃ 125 131 210 250 300 70 163 93 8-18 0.5 4.8 5.7 150 153 240 285 300 74 176 93 8-22 0.5 5.5 6.5 D371X-6S D371X-6F蝸輪式蝶閥
公稱直徑 外形尺寸及安裝尺寸 工作壓力 重量（Kg） 操作 工作溫度℃ （DN） D1 D2 D3 L L1 H1 H2 n-Ф （MPa） FRPP FVDF 蝸輪式 125 131 210 250 300 70 163 93 8-18 0.5 4.8 5.7 150 153 240 285 300 74 176 93 8-22 0.5 5.5 6.5 200 204 295 340 180 87 210 93 12-22 0.4 19 22 FRPP 250 255 350 395 180 114 240 93 12-22 0.3 28 32 -14℃~80℃ 300 307 400 445 180 114 270 93 12-22 0.3 34 39 PVDF 350 358 460 505 180 127 300 93 16-22 0.3 52 59 -40℃~+120℃ 400 389 515 580 240 140 350 108 16-22 0.3 78 89 450 446 565 615 240 152 370 108 20-26 0.2 76 84 500 494 620 670 260 152 400 108 20-26 0.2 84 96 600 590 725 780 260 178 465 108 20-30 0.2 105 112 注：用戶特殊需要時，可配電動或氣動等執行機構。

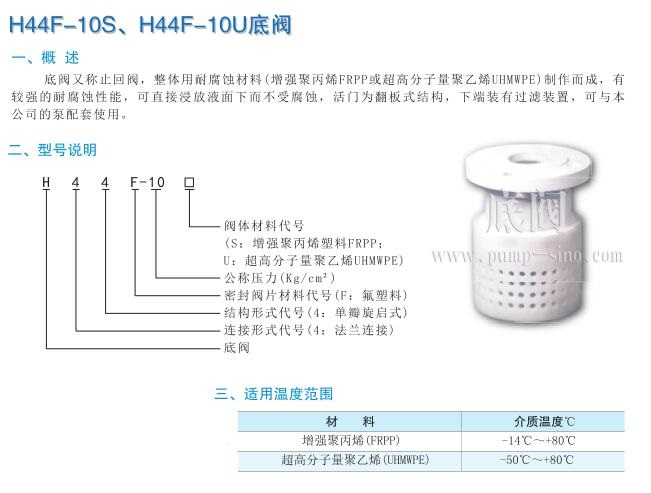

.jpg)
四、外形尺寸與安裝尺寸
公稱直徑 外形尺寸及安裝尺寸 （DN） D1 D2 D3 d n L 32 32 100 135 18 4 160 40 40 110 145 18 4 160 50 50 125 160 18 4 200 65 65 145 180 18 4 220 80 80 160 195 18 4 270 100 100 180 215 18 8 370 125 125 210 260 18 8 450 150 150 240 280 23 8 430 200 200 295 335 23 8 650 250 250 350 390 23 12 750 300 300 400 440 23 12 910 注：請垂直安裝

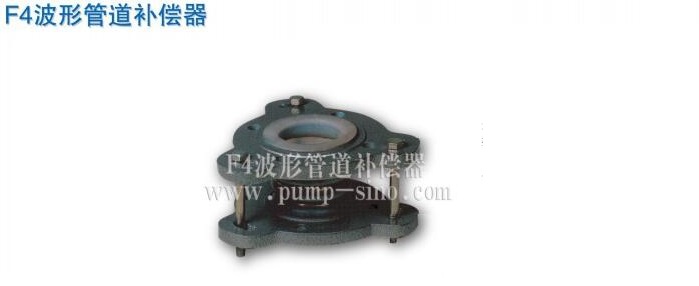

一、概述
F4波形管道補償器，又稱柔性管道接頭，其主要作用是補償輸液管路因熱脹冷縮或開機震動等原因引起拉伸、擠壓、扭曲而產生的應力，從而提高設備的使用性能。 該產品還具有活絡法蘭和彎頭的功能，亦可當短接頭使用，方便設備的安裝，可應用于泵、管、閥、塔的進出口連接。
二、主要零件材質
名稱 材質 保險螺桿 不銹鋼 連接法蘭 Q235-A 波紋管 F4 保險圈 不銹鋼 三、適應溫度范圍
材料 介質溫度℃ F4 -10℃~+120℃ .jpg)

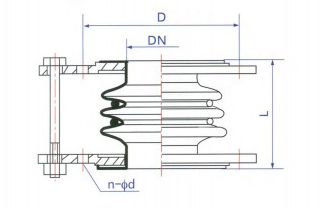

四、外形尺寸與安裝尺寸
公稱直徑 L 安全伸縮 波紋數 F4 加強圈不銹鋼絲 法蘭（10kg/cm2） （DN） （個） 厚度 直徑 D 厚度 d n 25 90 15 4 2 3 85 14 14 4 32 90 15 4 2 3 100 16 18 4 40 90 15 4 2.5 3 110 18 18 4 50 90 15 3 2.5 3 125 18 18 4 65 100 15 3 2.5 3 145 20 18 4 80 100 20 3 2.8 4 160 20 18 8 100 120 20 3 2.8 5 180 22 18 8 125 130 20 3 2.8 6 210 24 18 8 150 150 20 3 2.8 6 240 24 18 8 200 150 20 3 2.8 6 295 24 23 12 250 160 20 3 2.8 6 350 26 23 12 300 160 20 3 2.8 6 400 28 23 12 350 160 20 3 2.8 6 460 28 23 16 400 180 20 3 2.8 6 515 30 25 16 450 180 20 3 2.8 6 565 30 25 20 500 200 20 3 2.8 6 620 32 25 20 600 200 20 3 2.8 6 725 36 30 20 -
